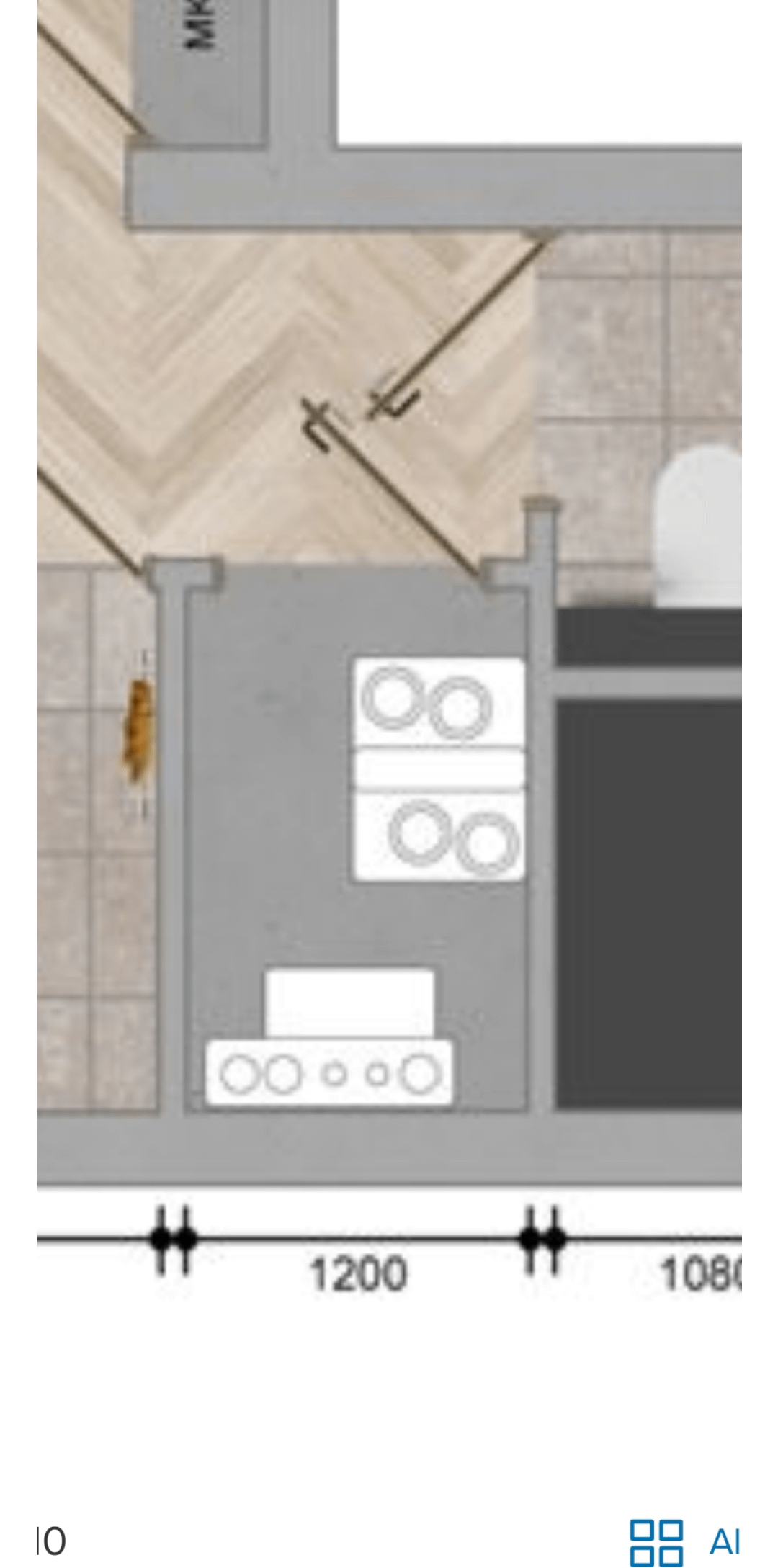

Ich habe mich gefragt, was diese Symbole auf der Karte bedeuten, die weißen Quadrate, die verschiedene Kreise enthalten.
https://i.redd.it/uw9f42i2leed1.png
Von TheOldManInSuit
Ich habe mich gefragt, was diese Symbole auf der Karte bedeuten, die weißen Quadrate, die verschiedene Kreise enthalten.
https://i.redd.it/uw9f42i2leed1.png
Von TheOldManInSuit
5 Kommentare
Bij die bovenste verwacht je bijna een inductie kookplaat met ingebouwde afzuig unit in t midden (modern alternatief voor afzuigkap bij kookeilanden).
Wat voor ruimte is dat?
Het is sowieso een technische ruimte. Ik denk ventilatieunit en warmtepomp.
Lijkt mij iets wat de technische installaties weergeven, cv-ketel/warmtepomp/mechanische ventilatie?
Dat is 100% een technische ruimte. Die kast rechts is een warmte terugwin-installatie, en die tekening daar onder lijkt op een cv-verdeler + CV ketel. Maar dat kan ook iets anders zijn.
Indien de woning is aangesloten op warmte-koude opslag dan is het symbool linksonder een warmte afleverset.
De cirkels zijn leidingen. Een laag temperatuur cv-toevoer, cv-retour, gekoeld-water toevoer en retour en een heet water aanvoer. Het lege blok is een warmte-wisselaar
Rechtsboven is een warmte terugwin ventilatie unit.
