Hallo zusammen,
Wir sind gerade mitten in unserem Neubau (schlüsselfertig) und unser nächster Termin ist beim Elektriker. Wir erhielten bereits einen vorläufigen Plan, den wir durchgehen sollten, insbesondere in Bezug auf Beleuchtung, Steckdosen und UTP-Verbindungen.
Ich habe an einigen Stellen zusätzliche Steckdosen und eine Reihe zusätzlicher UTP-Kabel bereitgestellt. Vielleicht war ich etwas begeistert, aber lieber zu viel als zu wenig :’D. Ich habe derzeit ca. 120 Steckdosen (Erdgeschoss, Obergeschoss, Dachgeschoss, Außen- und Gartenhaus inklusive) und ca. 20 UTP-Anschlüsse:
– 4 am Fernseher
– 2 im Büro 1
– 2 im Büro 2
– 1 an der Decke im Wohnzimmer (Zugangspunkt)
– 1 Extra im Wohnzimmer, neben dem Esstisch
– 1 an der Decke im ersten Stock (Zugangspunkt)
– 1 im Hauptschlafzimmer 2 im Kinderzimmer 1
– 2 im Kinderzimmer 2
– 1 an der Decke im Dachgeschoss (Zugangspunkt)
– 2 auf dem Dachboden
– 1 im Gartenhaus für einen Zugangspunkt
Jetzt habe ich mich gefragt: Was nützen zusätzliche Schutzrohre?
Ich hatte auch den Elektriker danach gefragt und er war nicht wirklich dafür. Sie platzieren beispielsweise ein Rohr in einem bestimmten Raum, sind dann aber auch auf diesen Standort beschränkt. Was würden Sie später hinzufügen, was Sie heute noch nicht vorhersehen können?
Ich habe eine Röhre für den Fernseher angebracht, an der sich die hinteren Lautsprecher befinden könnten, aber ansonsten sehe ich ehrlich gesagt keine unmittelbaren Anwendungen. Bei der Anzahl der mittlerweile bereitgestellten Sockets und UTPs frage ich mich, ob ich irgendwo etwas übersehe.
Haben Sie Ideen oder Dinge, die Sie im Nachhinein gerne vorhergesehen hätten? Immer dieser ewige Zweifel, ob ich etwas Großes übersehe (aha! Deshalb warte ich auf Röhren!)
PS: Wir warten noch auf einen Plan für optimale Standorte für Außenkameras, daher werden diese später hinzugefügt

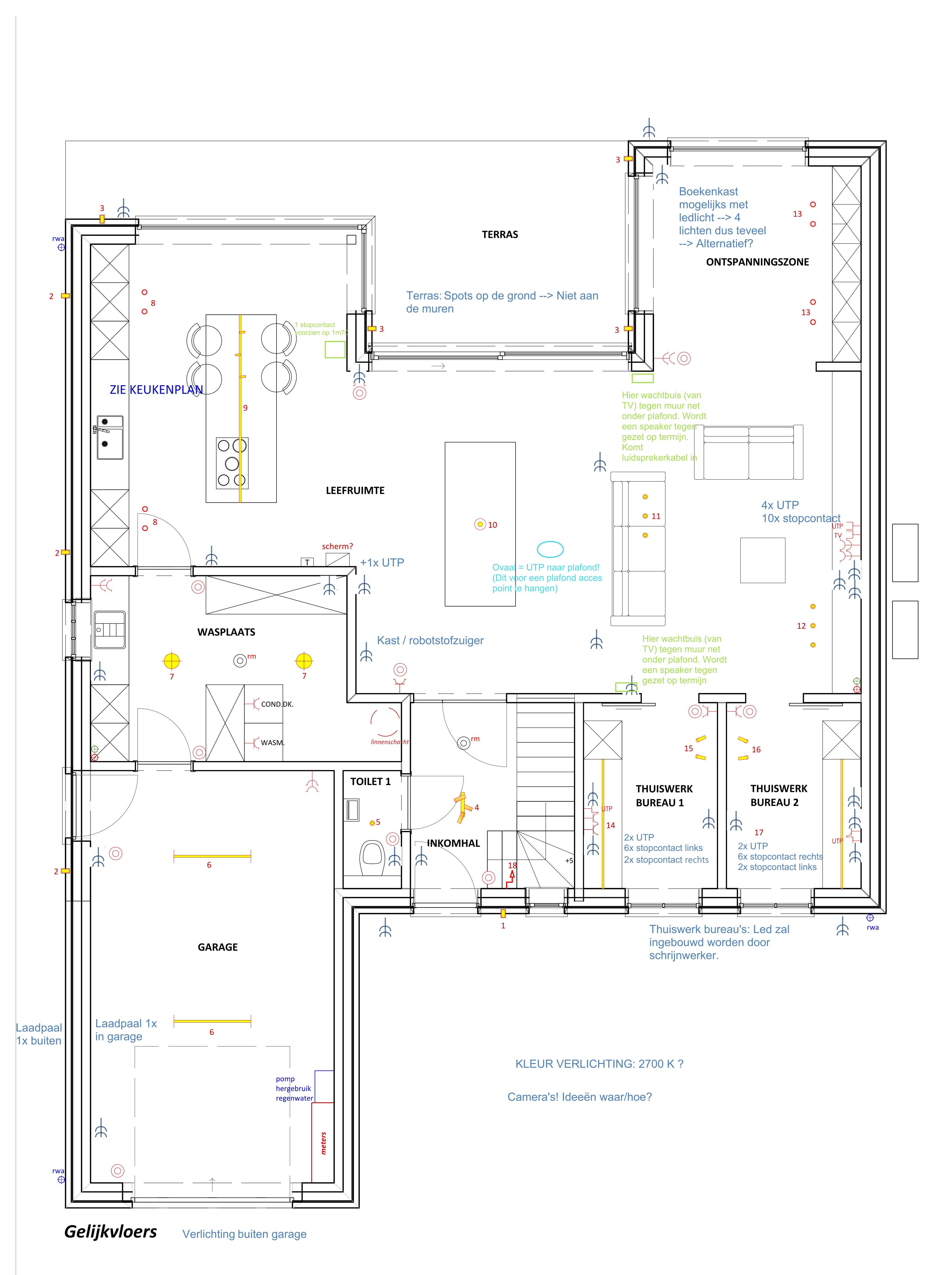

Falls es Sie interessiert: Nachfolgend finden Sie auch den (Beleuchtungs-)Plan, den wir vom Elektriker erhalten haben, inklusive meiner Anmerkungen und ergänzenden Ergänzungen (viele Anmerkungen habe ich bereits gelöscht). Es sieht vielleicht etwas chaotisch aus 😉
Dank im Voraus!
Nieuwbouw – Stopcontact / UTP / Wachtbuizen etc
byu/NomsayinBruh inbelgium
Von NomsayinBruh
16 Kommentare
Onthoud: UTP niet langer dan 90m per kabel. Theoretisch 100m, maar er komt al vaak verlies vanaf ~90-92m. Voor de zekerheid, CAT6A laten steken, FTP als ge ze naast elektrische kabels legt, anders is klassieke UTP goed genoeg.
Voorzie ook UTP naar je camera’s, voor de zekerheid.
Langer dan 100m nodig? Fiber, best single mode OS2, LC/LC is meeste gebruikelijke.
Eerlijk, ik gebruik in mijn huis nergens UTP. Dat ligt er, en ik gebruik dat niet.
Tenzij je camera’s steekt, of veel home automation is dat niet nodig. Bijna alles draait draadloos, en enkel wat dingen die hoge bandbreedte vragen hebben voordeel aan een draad.
Ik zou op een verdiep een UTP laten toekomen voor een AP, en eventueel op je terras voor een AP. Verder zie ik er weinig nut van in eigenlijk.
Switches bestaan, in slaapkamer etc vond ik 1 voldoende.
Denk ook aan airco als je die nog niet meteen gaat plaatsen.
Ik zou het meteen al doen zodat alles mooi weggewerkt kan worden. Zelf niet gedaan omdat ik het gehad had destijds maar later wel spijt van.
AP zeker diegene die de moeite waard zijn werken over POE dus daar zou ik je stopcontacten vervangen door extra UTP.
Als je verder advies nodig hebt neem contact op
https://topwifi.be
Steek van die dubbele UTP kabel, persoonlijk altijd fijn gevonden om goede wifi in het hele huis te hebben, elk accesspoint aangesloten op een directe kabel.
Voor de rest een dubbel stopcontact in elke hoek is voldoende. We hebben toen aan de televisie een 3 dubbele laten leggen en eerlijk? We hebben twee verlengkabels naar de kast en de rest is daar weggewerkt. Je wilt die kabels ook niet allemaal niet zien.
UTP naar deurbel kan ook nooit kwaad voor de toekomst, sommige zijn al bekabeld only (via PoE), kan allemaal nog wel via extra adapters etc opgelost worden, maar 1 simpele kabel is beter natuurlijk.
In the corner of every window and door for security and/or electronic/smart blinds.
UTP voor de deurbel (cam) vergeten? Wij hebben vrij weinig UTP gelegd destijds, daar heb ik nu soms wel wat spijt van. UTP in het plafond voor AP’s is echt een aanrader. Ubiquiti UniFi is zeer leuk speelgoed. Ik heb ook direct een grote patchkast gehangen in de garage… Die zit ondertussen wel vol 😄
Voorzie alles voor een beamer aan het plafond.
Hier voorzien, ook een stukje OSB achter de Gyproc op die plek, je weet maar nooit é, zo’n goedkoop beamertje van Banggood gekocht voor op de slaapkamer van de kindjes tijdens de verbouwing en die TV is nooit meer geïnstalleerd geweest.
Zo’n fan waren we van een beamer, het meest jammere is dat ik geen kabels had voor 5.1. in mijn plafond. De buizen voorzien maar de mannen van die de Gyproc kwamen hangen, begrepen dat niet, lege buisjes.
(Deed zelf mijn elektriciteit en de meeste technieken)
Voorziening leggen voor een laadpaal indien mogelijk, en voor solar kabel naar je dak voor PV
UTP deurbel naar elek. Kast, UTP deurbelmonitor naar elek. Kast
Indien mogelijk een kabelgoot (dlp 105 breed ofzo) achterstevoren in de muur bewerken waar de tv komt, moest je die ooit ophangen, kan je je bekabeling nog kwijt „in“ de muur en die later uitkomen achter de tv-kast, ikzelf doe dit dan meestal „tussen“ de punten achter de tv-kast
Ja kan idd buizen steken voor speakers, zou ik aanraden als je van plan bent om een surround systeem te voorzien
Als je écht extreem wilt gaan, kan je een buizeke voorzien naar de Noordelijke buitenmuur, eventueel naar waar uw warmtepomp/vloerverwarming komt, of naar uw elek. Kast + van uw elek kast iets extra naar uw verwarmingstoestel. Vroeger gebeurde dat wel eens dat ketels de mogelijkheid hadden om een temperatuursensor aan te sluiten met de effectieve buitentemperatuur… Nu als ge airco hebt… Is dat misschien al voorzien, of totaal niet nodig
Watervoorziening leggen naar uw tuinhuis? Ge weet nooit zeker? Groot tuinhuis? Extra flexibel voor solar kabels?
Ik weet niet precies hoe de woning is, maar op ‚t plan zie ik een dubbele prieze aan de voordeur? Steek die vooral op een apart circuit… Is het niet omdat de buren op vakantie efkes kunnen komen aftappen, dan is dat een van de eerste priezen die voor isolatiefouten (differentieel slaat uit) zal zorgen in de toekomst, gewoon die plon afleggen kan u dan al kopzorgen besparen
Geen voorstander van flex klaar te leggen? Amai… Het kan desnoods in 2 of 3 kamer breekwerk besparen, moet er in 1 kamer in muren geslepen worden… Is dat toch sowieso al beter dan opbouw gootjes plaatsen omdat ge ergens nog iets extra wou later
Bij ons sleutel op de deur iedere extra stopcontact kostte een fortuin
Ik ben ook net bezig met nieuwbouw, heb zelf alles van elektra & data gelegd en heb voor volgende ook UTP getrokken:
– camera voorgevel, camera zijgevel, camera achtergevel
– deurbel
– buitenvoeler CV ook op UTP (kan ik later eender wat nog aanhangen)
– codeklavier van de poort ook op UTP (is maar 2-draads maar dan kan ik er later mee uit de voeten)
– wachtbuis laadpaal > dubbele UTP
– thermostaat UTP
– extra dubbele utp naast thermostaat om evt een centraal home control iPad iets aan te hangen.
Wij hebben 14 UTP poorten laten steken, overal eigenlijk maar eentje zoals bij de TV (wel zo in elke hoek waar we mogelijks ooit de tv zouden kunnen zetten), daar zit dan gewoon een 5-poorts switch voor alle devices te voorzien, mooi weg in de kast. Ook op elk verdiep een AP, een kabel laten trekken naar zolder waar ik een extra kast heb en daar staat dan de NAS etc. Op de slaapkamer telkens 1 laten voorzien, als het ooit uitkomt dan ligt het er, als ze niet gebruikt worden dan is het zo…
Wij hebben ook pas gebouwd.
De tips die ik nog kan geven:
– Gestuurde gordijnen?
– Rolluiken? 5 draads indien je die met domotica wilt sturen. Niet in serie, maar elk apart naar de kast.
– Vloerverwarming? Dan zou ik trekbuis naar de collectors leggen. Want dan kan je daar elektroventielen op zetten.
– Wil je ergens speakers hangen? Ook trekbuis voorzien dan.
UTP voor PoE gevoede rook- en CO melders?
That is too few. You need 2 outlets on every wall, so 8 per room with 4 walls. Your living room has loads of walls with no outlets.
Also why are there no outlets in the kitchen?
