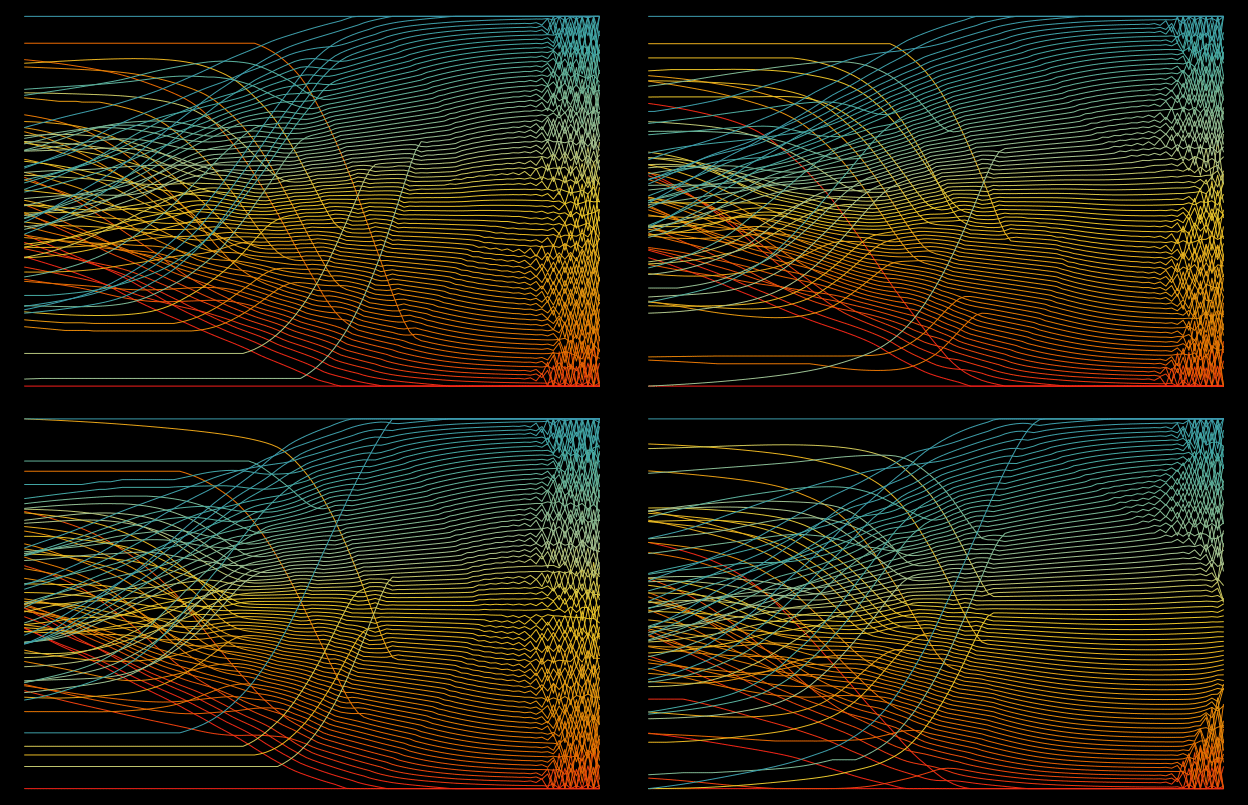

Dies war eine unerwartet interessante Ausgabe eines Diagnoseplots als Teil eines im implementierten 1D-Label-Platzierungsalgorithmus aqp-Paket für R. Die x-Achse markiert Iterationen des Algorithmus von links nach rechts. Die y-Achse sind Beschriftungspositionen entlang des 1D-Beschriftungssystems. Farben stellen die ideale Reihenfolge dar (wärmere Farben sind niedrigere Werte, kühlere Farben sind höhere Werte). Der Algorithmus basiert auf einer physikalischen Simulation elektrostatischer Ladungen und einigen zusätzlichen Einschränkungen im Zusammenhang mit Randbedingungen und Rangordnung.
Die anfängliche Platzierung der Beschriftung (linke Seite jedes Panels) wurde in jeder der vier Unterfiguren zufällig generiert. Besonders interessant finde ich die glatten Kurven, die Tendenz zu chaotischen Schwingungen und die Ausbreitung der Schwingungen entlang der y-Achse.
Diese Figuren wurden in R generiert, die Farben stammen aus dem "Zissou 1" Farbpalette von „hcl.colors()“.
Zusätzliche Informationen zu diesem und einem anderen 1D-Label-Platzierungsalgorithmus werden beschrieben Hier.
