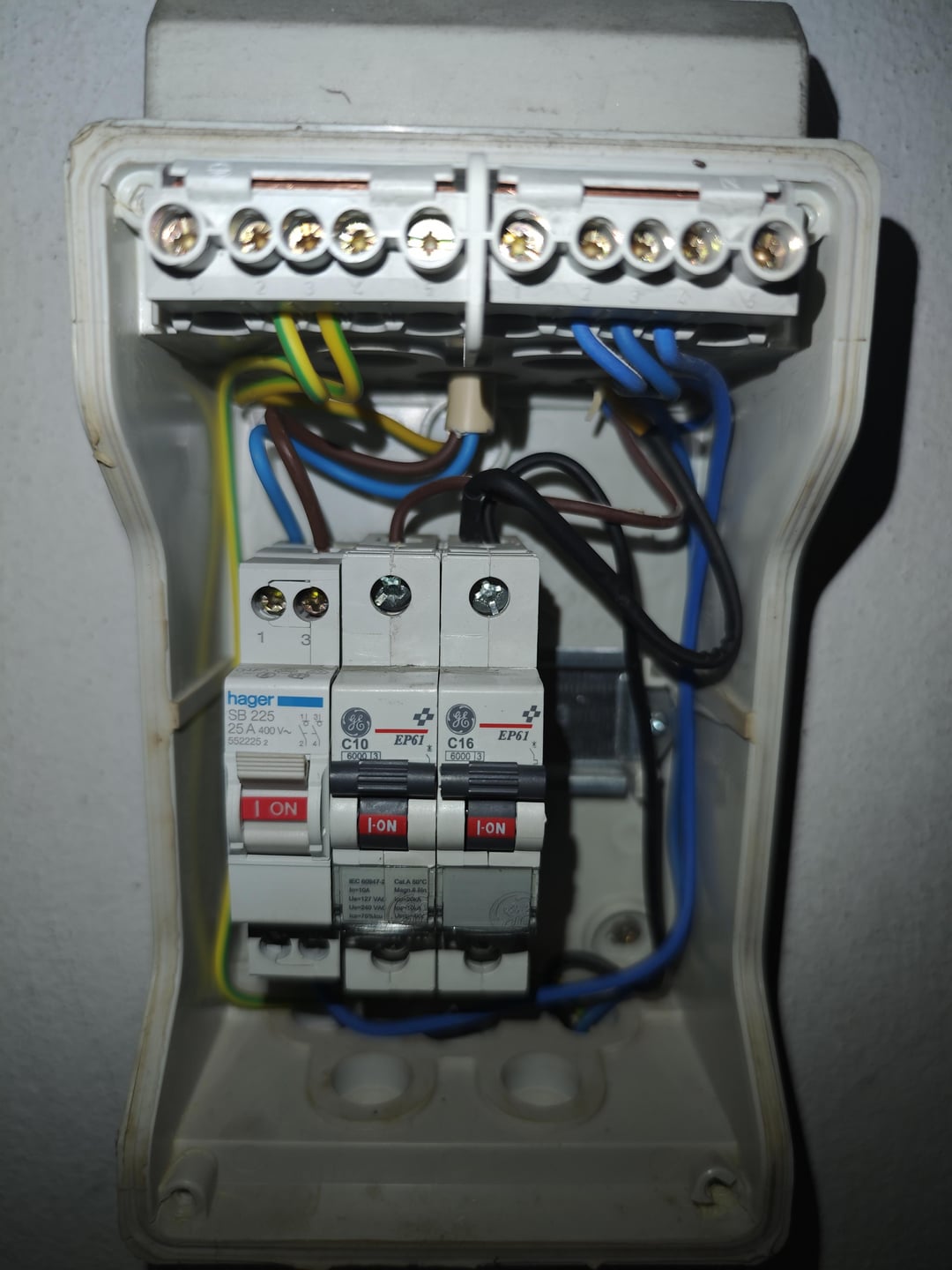

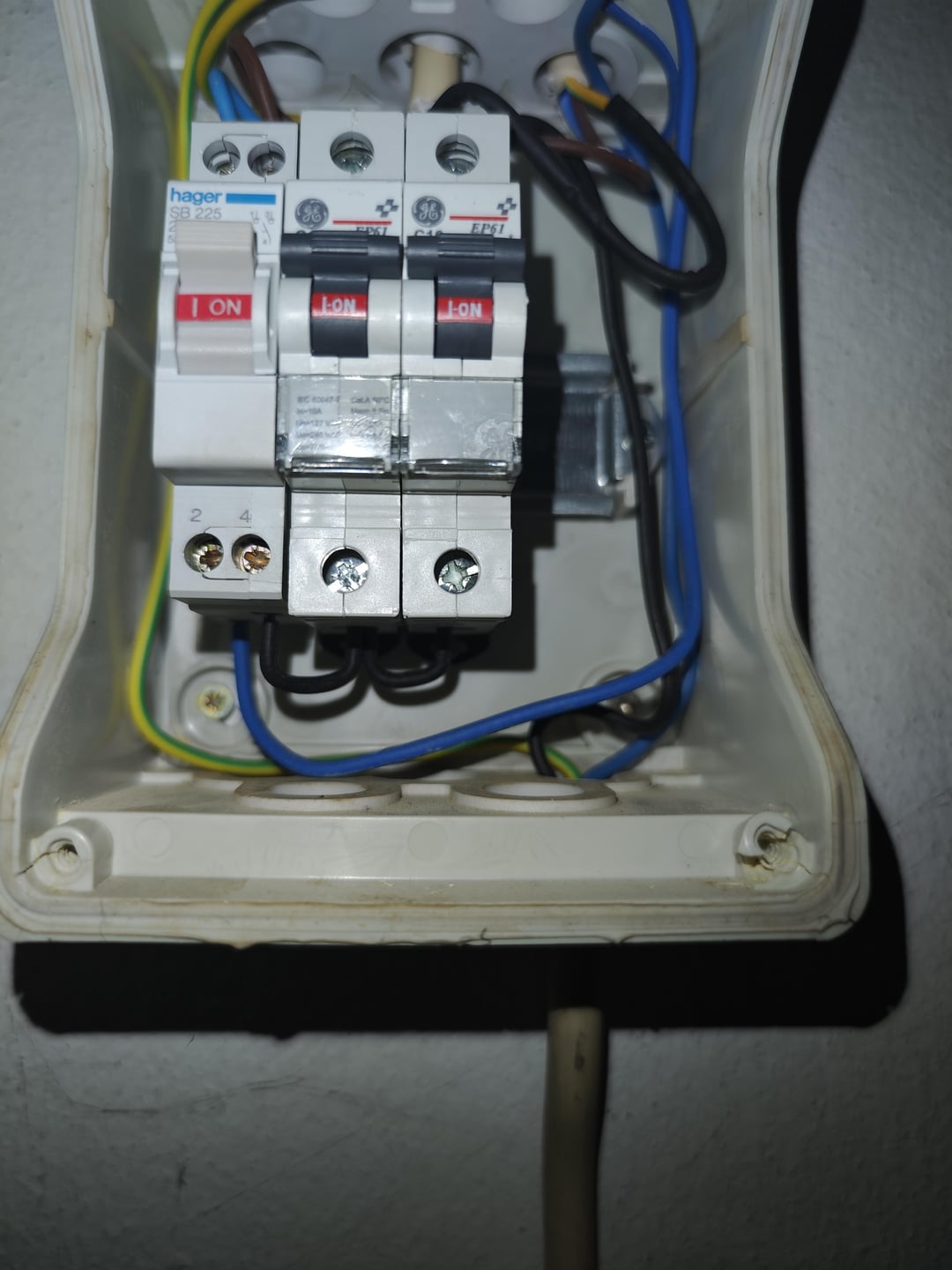

Hallo allerseits. Ich möchte einige Informationen erhalten, ich möchte den Garagen -Outlet -Leistungsschalter gegen einen Differential -Leistungsschalter austauschen, weil ich beabsichtige, einen CEE -Outlet zu setzen, und es stellt sich heraus, dass ich beim Öffnen des Leistungsschalters gesehen habe "Ponte" Unter ihnen (siehe das zweite Foto), ist das sicher? Der rechte Leistungsschalter ist für die Garage und der Middle Circuit Breaker für einen Lichtschalter und der linke ist allgemein geschnitten. Ich ordne nichts zu diesem Thema zu, vorsicht, was ich weiß, ist durch Videos und Texte, die ich gelesen habe. Vielen Dank für all die Hilfe
https://www.reddit.com/gallery/1n0va6k
Von No-Argument-5913
9 Kommentare
Não tem nada de mal. A „ponte“ chama-se chante e serve para alimentar os outros dois disjuntores. A saída desses disjuntores é feita por cima, onde um vai para a tomada e outro para o interruptor.
Desde que não envies lá os dedos estará seguro.
Agora se cumpre as regras de legislação e mais, as regras de boa execução, parece que não. O tal chante entre o dijuntor bipolar e os outros disjuntores devia de ser feito com uma régua de contatos, por exemplo.
Quanto ao resto e „capacidades“ alguém mais entendido devia dar opinião, mas visualmente parece aceitável a instalação.
O que está ai mal é a secção de fios é 1.5mm para suportar pouco mais de 10A e tens um disjuntor de 25A como corte geral, em sobrecarga dos dois circuitos a soma dos dois não vai fazer disparar o disjuntor vai arder o fio.
Precisas de 16A dedicados para a tomada CEE, é melhor chamares ai alguém para ver isso.
Pergunta importante, o que pretendes ligar à tomada CEE?
A ponte é OK.
Mas o disjuntor de corte geral é de 25 A. Os fios que entram e saiem dele, incluindo a ponte, deviam de ser fios capazes de suportar 25 A (pelo menos 4 mm²). E o fio de terra que chega ao quadro também.
Os da tua foto parecem-me finos.
Igualmente os fios que saem do disjuntor de 16 A devem ser capazes de suportar 16 A, pelo menos 2,5 mm².
E parece-me ver um fio com uma ponta exposta no canto superior direito … ?
Quem é que fez essa cagada?
Sim, estou a ver os parafusos de fixação á parede todos no sitio. Não há risco de cair ao chão
Não tem mal nenhum tentar perceber como funcionam as coisas, mas se é para carregar veículo elétrico e não sabes o que estás a fazer, é chamar um eletricista.
Não se ponham a brincar com o fogo (literalmente).
Posto isto, se quiseres carregar o carro apenas até 16 A em que basta um EVSE portátil (muitas vezes fornecido com o carro), seria suficiente adicionar um diferencial específico antes desse disjuntor de 16 A e uma tomada reforçada no ponto de carregamento. Desconfio é desses 25 A, o cabo parece ser talvez de 2.5mm2 e requer análise.
Ok ok
