🌐📡 Meteorologisches Bild aus dem NOAA-15-Satelliten (APT) -Verblatt in Portugal 🇵🇹 aufgenommen 🇵🇹

Gut, Jungs!

Ich möchte Ihnen etwas teilen, das aus einem Science-Fiction-Film herauskommt, aber für jeden merkwürdigen Wunsch zu lernen ist: ein Bild des Landes, das direkt von einem meteorologischen Satelliten in der Polar-Orbit-the Noaa-15 übertragen wird. Ja, es wurde von mir hier in Portugal gefangen genommen.

🛰️ Was ist NOAA-15?

Der NOAA-15 ist ein US-amerikanischer meteorologischer Satellit, der 1998 veröffentlicht wurde und das noch Bilder im APT-Format (Automatic Picture Getriebe) überträgt. Es umkreist die Erde etwa 850 km Höhe und geht mehrmals am Tag über den Kopf – jede Umlaufbahn dauert ungefähr 100 Minuten.

Während des Durchgangs überträgt es kontinuierlich ein Bild der Erdoberfläche in Echtzeit, bei Frequenzen zwischen 137 und 138 MHz, die wir unten mit der richtigen Ausrüstung erfassen können.

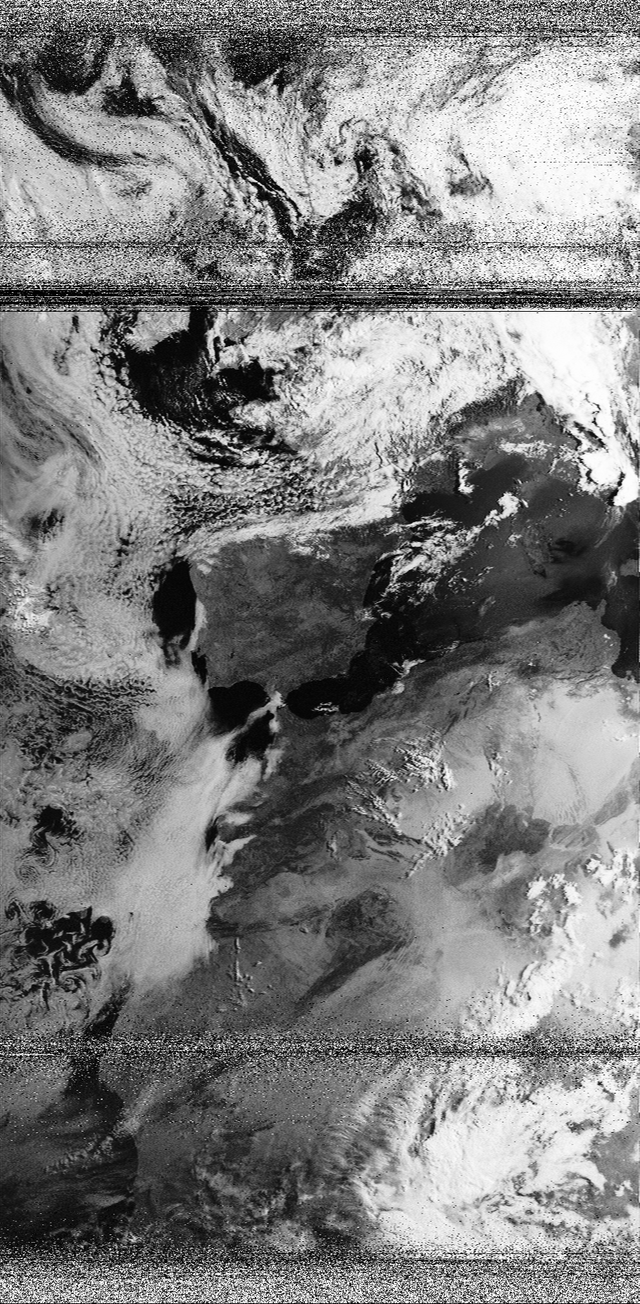

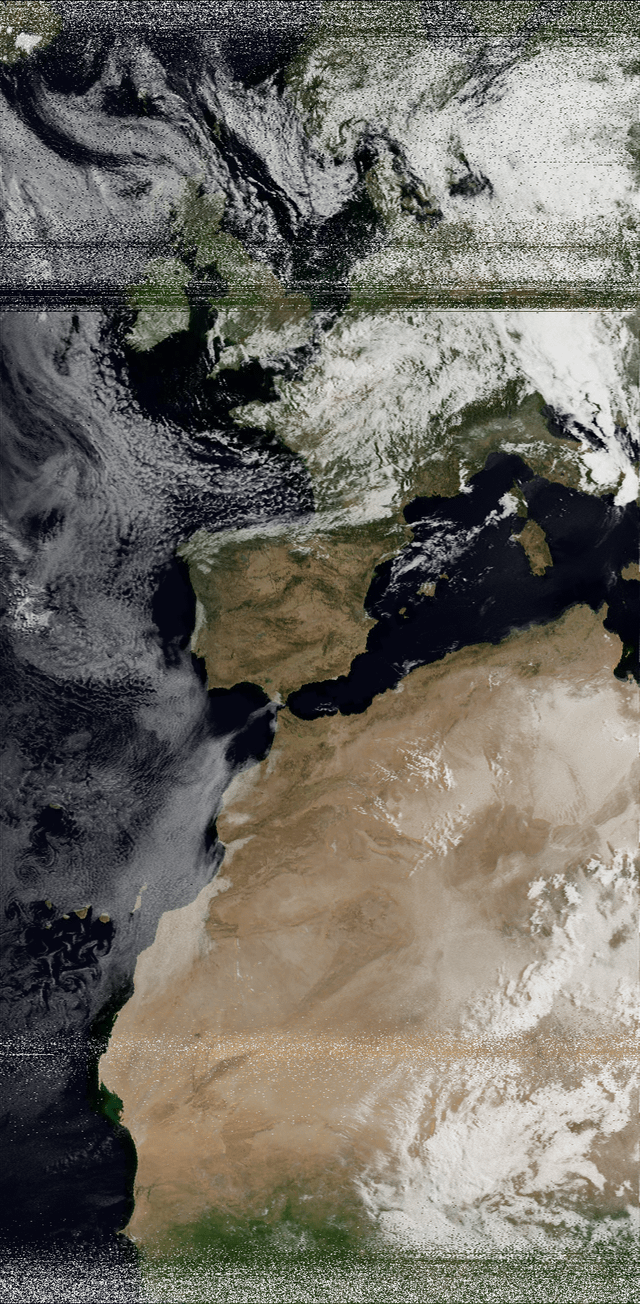

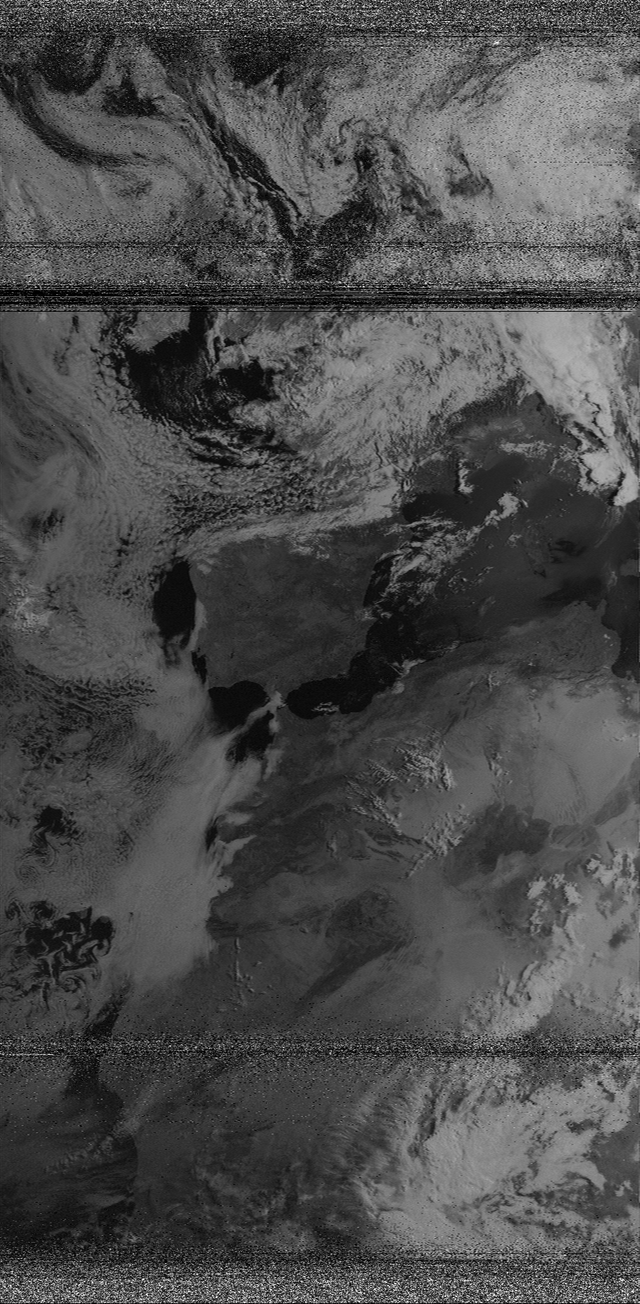

🖼️ Was siehst du im Bild?

Das Bild zeigt:

Weiße Wolken – Meteorologischen Formationen, Kalt-/heiße Fronten, Stürme usw.

Dunkle Oberflächen – Meer, Vegetation, Wüste, Eis usw.

Vertikale Bänder – Jede Zeile repräsentiert Daten, die entlang der Satellitenbahn empfangen werden.

Die zentrale Linie – ist die genaue Flugbahn des Satelliten (der Punkt, der direkt über uns übergeht).

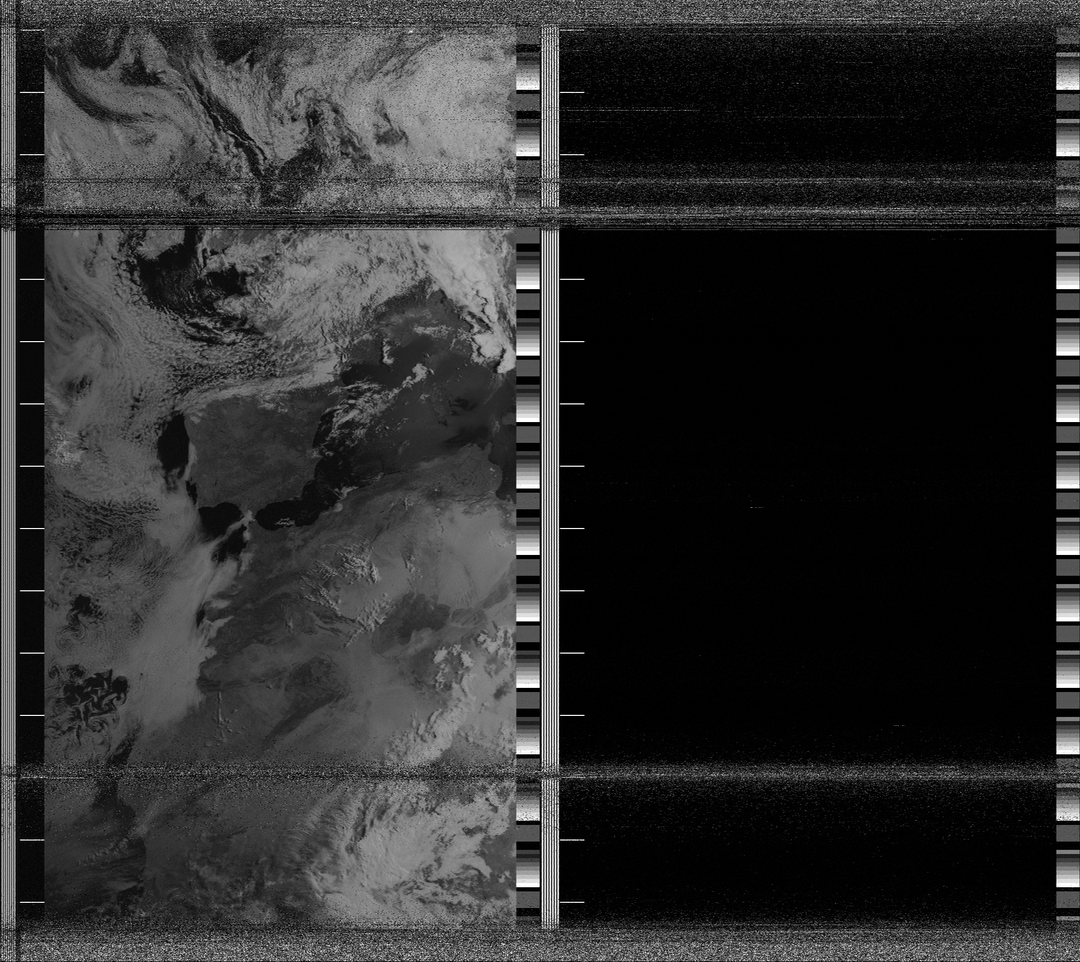

Das Bild wird erzeugt, indem zwei Kanäle (sichtbar und infrarot) kombiniert werden, was uns Vorstellungen von Temperatur-, Feuchtigkeits- und Wettermustern ergibt.

⚙️ Wie wurde es gefangen?

Setup verwendet:

📡 Antenne: [modelo, ex: V-Dipole / loop ativo]

🧠 Rezeptor: RTL-SR5

💻 Software: Satdump (moderne Alternative zu Wxtoimg)

📍 Lokal: [Portugal]

📶 Frequenz: ~ 137,62 MHz

⏰ Empfangszeit: [8:56]

🤔 Wie funktioniert das?

1. Der Satelliten überträgt ein analoges Radiosignal mit dem bebauten Bild.

2. Die Antenne fängt dieses Signal für einige Minuten ein, während es übergeht.

3. SDR zeichnet die Übertragung in der RAW/IQ -Datei auf.

4. Die Software (Satdump oder Wxtimg) decodiert das Signal und verwandelt es in ein Bild.

All dies geschieht in Echtzeit, live, als würden wir eine Radioemission hören … nur die "Musik" Es ist ein Bild der Erde.
